🌊 EL DIQUE DE CONDAMINE MÓNACO 🌊

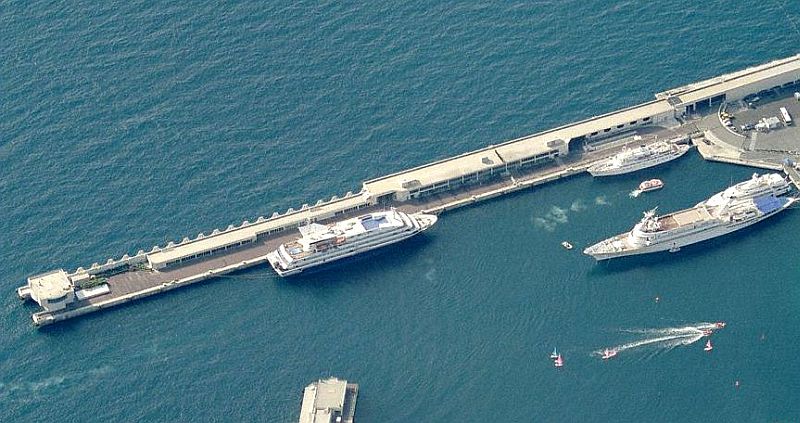

Limitaciones del Puerto de La Condamine

• Puerto existente con capacidad limitada
• Infraestructura insuficiente para las demandas modernas
• Restricciones operacionales significativas

Necesidad de mayor abrigo frente al oleaje

• Exposición a fuertes oleajes del Mediterráneo
• Daños frecuentes a embarcaciones
• Interrupción de operaciones portuarias

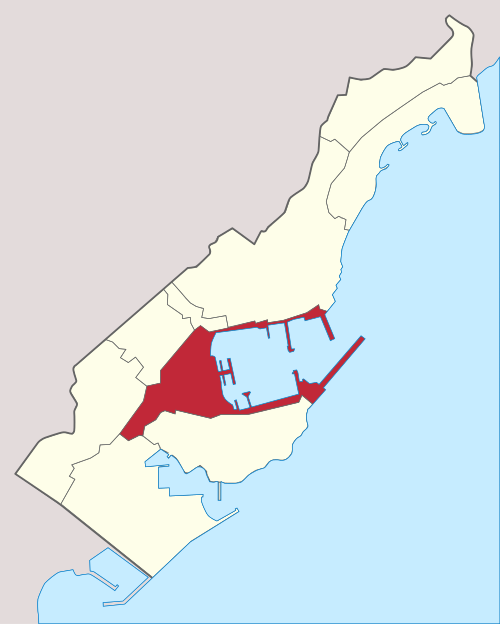

Falta de espacio físico en Mónaco

• Segundo país más pequeño del mundo (2 km²)
• Densidad de población extremadamente alta
• Terreno montañoso con limitaciones geográficas
• Necesidad de ganar espacio al mar

Condicionantes urbanos, turísticos y ambientales

• Desarrollo turístico de alto nivel
• Preservación del entorno marino
• Integración con el tejido urbano existente
• Impacto visual y paisajístico

Características técnicas del dique

Aspecto	Detalle
Longitud	352 metros
Anchura	Aproximadamente 28 metros
Altura	Alrededor de 19 metros desde el punto más bajo hasta la cubierta
Peso total	165,000 toneladas
Material	Hormigón armado y pretensado, con doble casco
Construcción	Fabricado en Algeciras (España) y remolcado hasta Mónaco
Función principal	Rompeolas flotante y protección del Puerto Hércules
Conexión al puerto	Rótula de acero articulada, amarre con cadenas y pilotes
Vida útil	Aproximadamente 100 años
Espacios interiores	Estacionamientos, áreas de almacenamiento, servicios portuarios
Innovación técnica	Aplicación de tecnología de plataformas petroleras a ingeniería portuaria
Geotecnia	Solución flotante por condiciones geotécnicas complejas; evita cimentación tradicional
Inversión estimada	Aproximadamente 150 millones de euros (referencia aproximada de este tipo de obras)
Impacto marítimo	Amortigua oleaje, mejora condiciones de atraque en aguas profundas
Multifuncionalidad	Además de romper olas, alberga infraestructura útil para el puerto

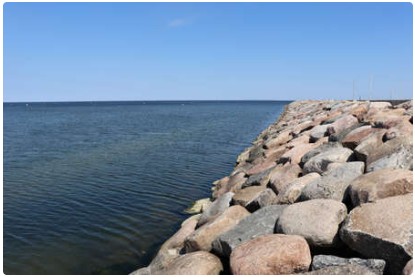

Inconvenientes del Dique Rompeolas Tradicional

Geológicos

• Necesita gran superficie de cimentación
• Volúmenes grandes de escollera y material rocoso
• Gran impacto sobre el fondo

Ambientales

• Alteración significativa del ecosistema marino
• Modificación de corrientes y sedimentación
• Impacto visual y paisajístico

Económicos

• No es posible construir sin cerrar el puerto actual
• Costos elevados de material y construcción
• Pérdidas económicas durante el cierre portuario
• Tiempos de construcción prolongados

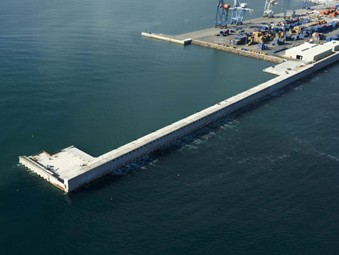

Inconvenientes del Dique Vertical de Cajones Apoyados

Geológicos

• Fondo muy profundo (40-60 metros)
• Requiere preparación extensa del lecho marino
• Condiciones geotécnicas desfavorables

Ambientales

• Dragados masivos del fondo marino
• Gran impacto sobre el ecosistema bentónico
• Alteración permanente de la morfología submarina

Económicos

• No es posible construir sin cerrar el puerto actual
• Costos extremadamente elevados por la profundidad
• Volúmenes de material desproporcionados
• Mayor tiempo de ejecución y riesgos constructivos

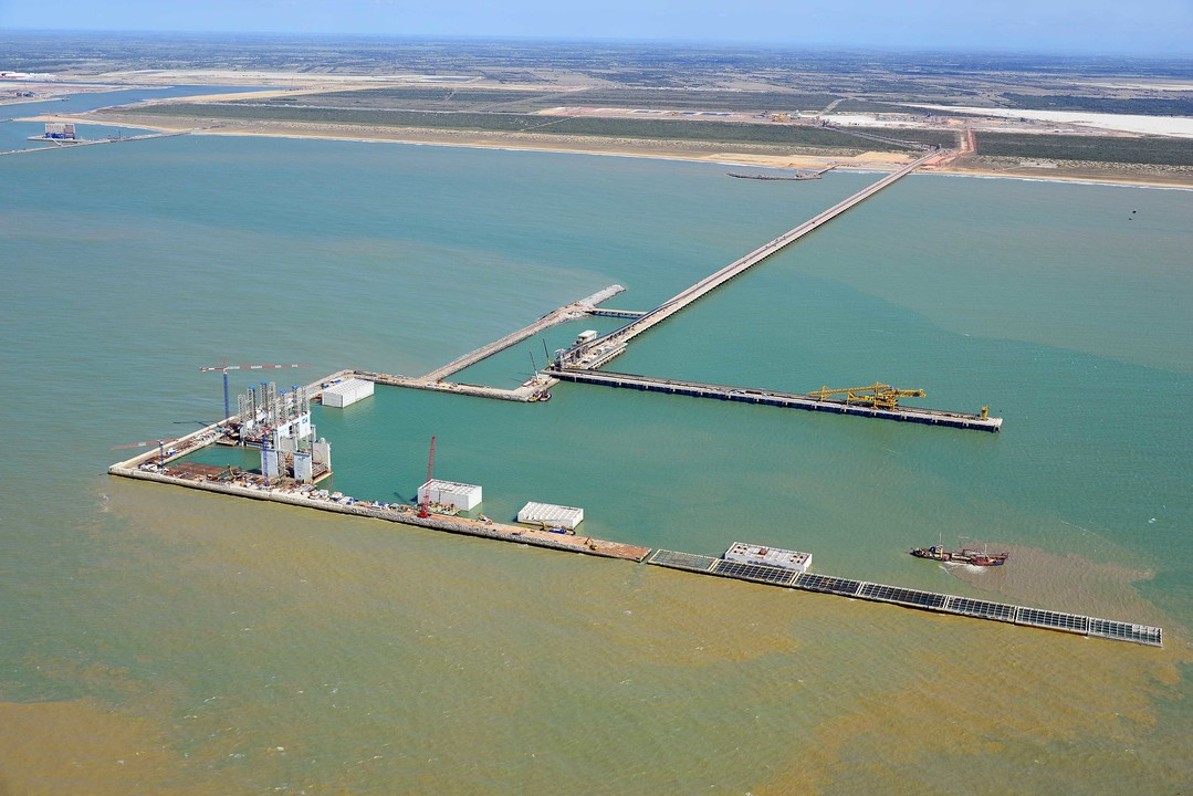

Inconvenientes de la Ampliación mediante Rellenos

Físicos

• Necesita superficie inicial para comenzar el relleno
• Complejidad en zonas de gran profundidad
• Problemas de estabilidad en taludes submarinos

Ambientales

• Volúmenes grandes de material a depositar en fondo marino
• Gran impacto sobre el ecosistema y hábitats marinos
• Alteración irreversible de corrientes marinas
• Turbidez permanente durante la construcción

Económicos

• No es posible construir sin cerrar el puerto actual
• Costos prohibitivos por volumen de material necesario
• Extracción y transporte de materiales a gran escala
• Tiempos de ejecución extremadamente prolongados

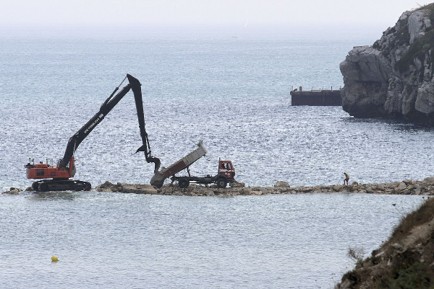

✓ Solución adoptada: Dique flotante

• Estructura flotante anclada mediante cables
• Adaptación a grandes profundidades
• Menor impacto ambiental
• Permite operación continua del puerto
• Innovación tecnológica sin precedentes

ESTUDIO BATIMÉTRICO

Objetivo: Conocer con precisión la geometría del fondo marino.

Información obtenida:

• Profundidades reales
• Pendientes del fondo

Aplicaciones:

• Ubicación correcta del sistema de anclajes
• Correlacionar con sondeos y perfiles geotécnicos

ESTUDIO DEL SEDIMENTO MARINO

Objetivo: Conocer el comportamiento mecánico del suelo.

Información obtenida:

• Resistencia y deformabilidad del suelo
• Estratigrafía del fondo marino

Aplicaciones:

• Capacidad portante del fondo
• Diseño adecuado de sistema de anclaje, definiendo longitud, tipo, resistencia

ESTUDIO DE OLEAJE Y CORRIENTE

Objetivo: Conocer acciones del mar sobre la estructura

Información obtenida:

• Cuantificar cargas hidrodinámicas que actúan sobre el dique y se transmiten al sistema de anclaje y suelo

Aplicaciones:

• Evaluación global de la estructura

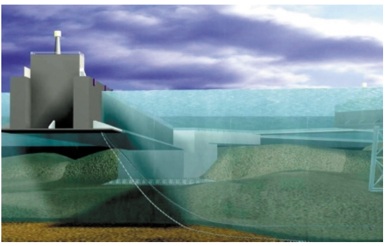

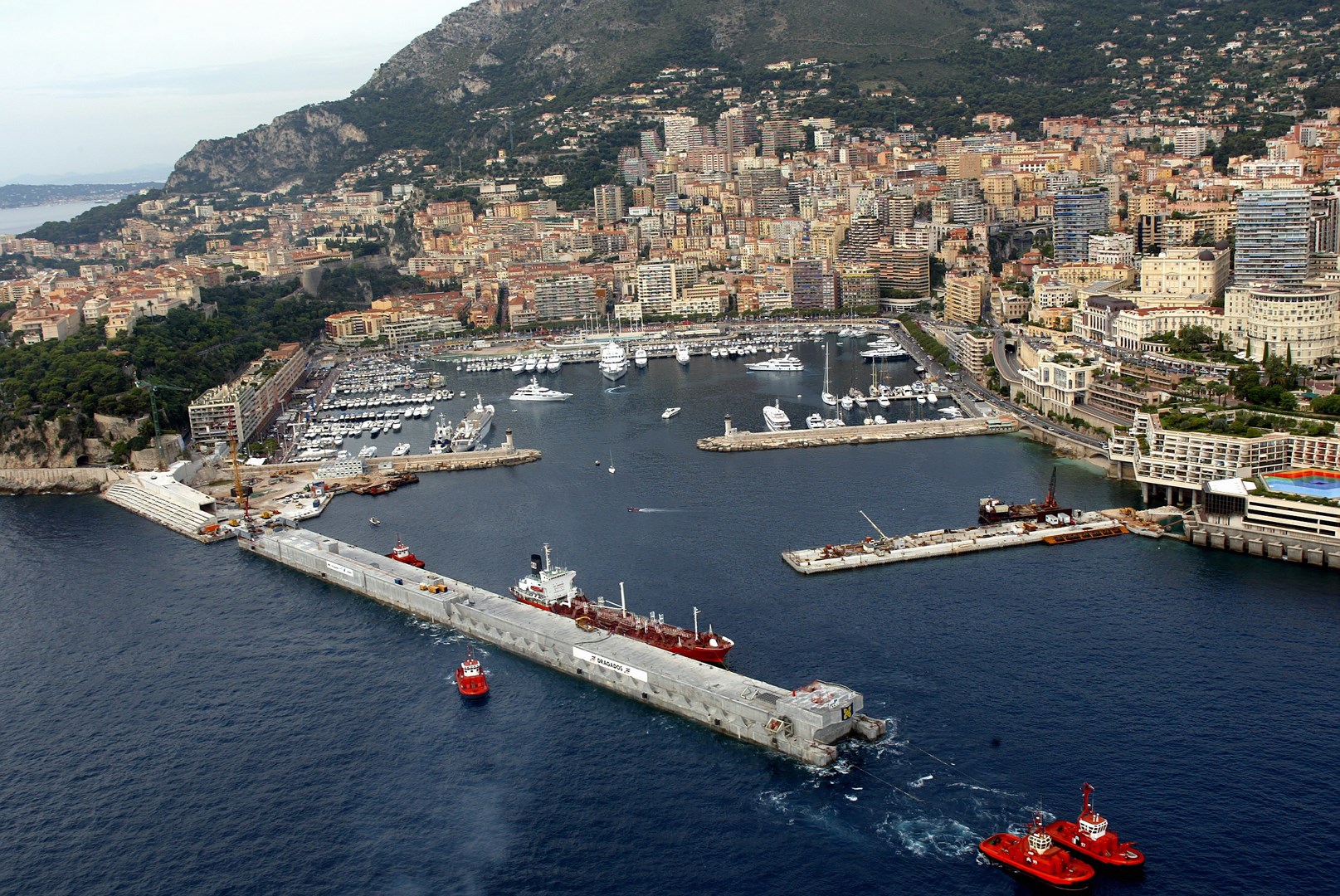

ASPECTOS GEOTÉCNICOS - RESUMEN

En resumen, los aspectos geotécnicos para construir e instalar el dique flotante de Mónaco estuvieron centrados en:

• Evaluar las condiciones del fondo marino y sedimentos
• Diseñar e instalar anclajes profundos y sistemas de fijación confiables
• Estudiar oleaje, corrientes y cargas hidrodinámicas
• Controlar el lastre y la estabilidad de la estructura flotante

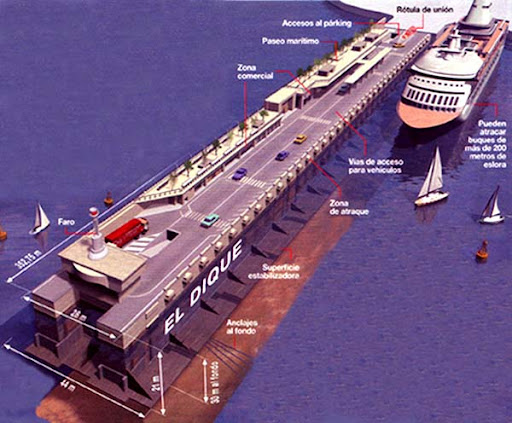

Diseño del cajón flotante

• Dimensiones: 352m de largo × 28m de ancho × 19m de alto
• 16 módulos flotantes articulados
• Peso total: 160,000 toneladas
• Diseño hidrodinámico optimizado
• Estabilidad por flotabilidad y lastre regulable

Hormigón pretensado

• Hormigón de alta resistencia (HP-60)
• Sistema de pretensado longitudinal y transversal
• Cables de acero de alta resistencia
• Control de fisuración y durabilidad marina
• Protección contra corrosión

Sistema de anclaje y rótula

• 18 líneas de anclaje con cables de acero
• Anclajes gravitatorios de 400 toneladas
• Sistema de rótula para movimiento vertical
• Adaptación a mareas y oleaje (±2m)
• Diseño para oleaje de 100 años

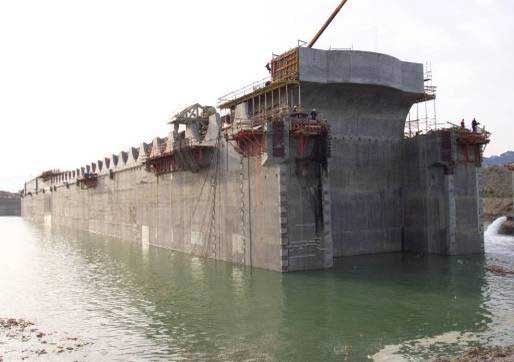

Construcción en dique seco

• Fabricación en Algeciras, España
• Construcción modular en dique seco
• Control de calidad exhaustivo
• Proceso de construcción de 2 años
• Pruebas de estanqueidad y flotabilidad

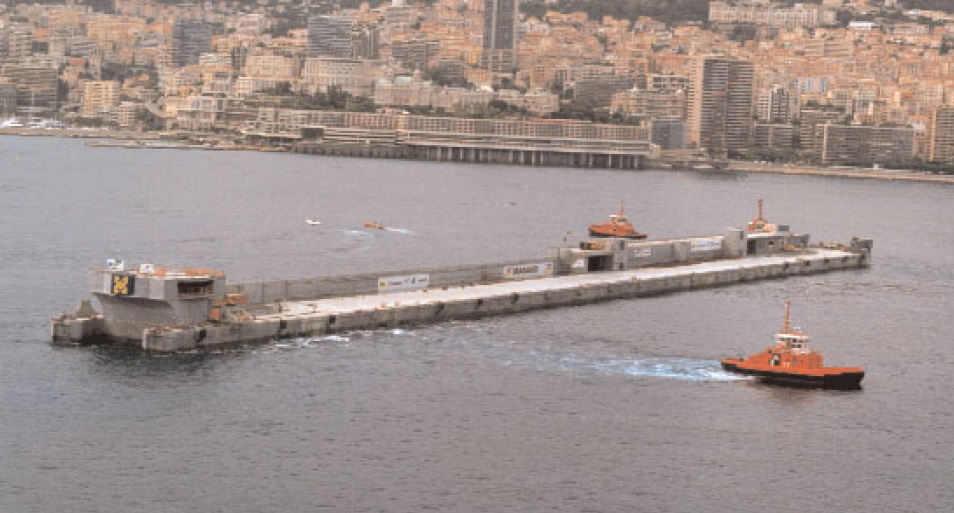

Remolque e instalación

• Remolque marítimo de 300 km
• Operación de precisión con 6 remolcadores
• Hundimiento controlado mediante lastrado
• Conexión de anclajes submarinos
• Instalación completada en 1999
